均热板散热原理

均热板散热原理

  而对于均热板散热来说，这就要简单得多。

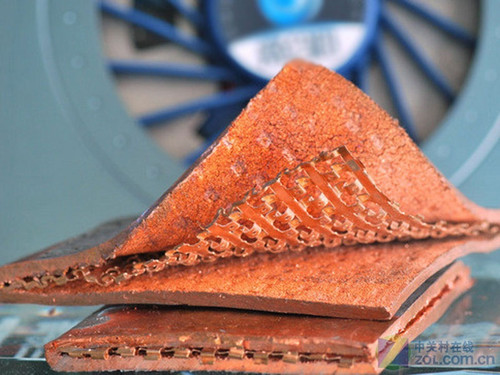

被拆解的均热板

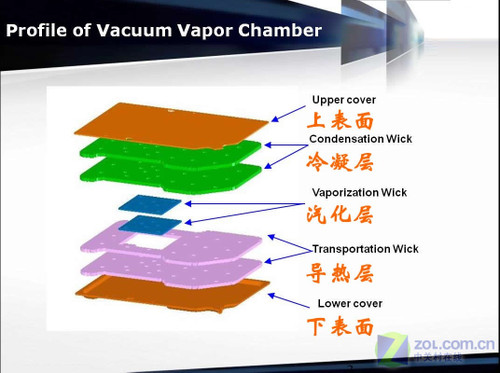

均热板的物理结构共分为5个技术层和8个物理层，由上至下分别为上表面、冷凝层、汽化层、导热层和下表面，其中冷凝层、汽化层和导热层分别为2层。

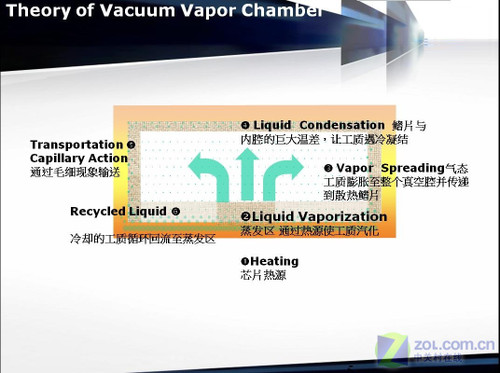

均热板的物理结构共分为5个技术层和8个物理层，由上至下分别为上表面、冷凝层、汽化层、导热层和下表面，其中冷凝层、汽化层和导热层分别为2层。而从原理来看，可能我们会发现，均热板的散热原理，与热管散热原理基本一致，同样是从吸热底吸收热量一直到冷凝液散热冷凝，然后回流，重新蒸发、回流反复循环。看似一样，但是实际上也有着很大的区别，如果形象一点说，均热板其实是由超多个毛细热管组成（当然只是这个是比较容易理解的说法），进行散热，并且蒸发、回流整个过程和路程非常短，因此受到重力影响也就相对较小。所以对于均热板散热显卡来说，就没有过多方向性的要求。
